PMPP Chapter 06: Performance considerations

本章主要内容

  • present the off-chip memory (DRAM) architecture and discuss related performance considerations such as memory coalescing and memory latency hiding.
  • discuss an important type of optimization—thread granularity coarsening.
  • wrap up this part of the book with a checklist of common performance optimizations that will serve as a guide for optimizing the performance of the parallel patterns that will be discussed in the second and third parts of the book.

性能调优的核心原则

  • 不同应用中，不同的架构约束可能成为性能瓶颈。
  • 常用手段：用一种资源使用换取另一种资源使用（trade one resource usage for another）。
  • 这种策略有效的条件：
    1. 被缓解的资源约束原本是主导瓶颈；
    2. 被加剧的资源约束不会对并行执行产生负面影响。
  • 优化前先定位主导瓶颈，再选择针对性的资源权衡策略。

1. Memory coalescing

global memory (DRAM) 特性

  • DRAM 存储原理：
    • 数据位存储在微小电容中，通过电荷的有无区分 1 和 0。
    • 读取时，电容需用微弱电荷驱动高电容线路到传感器，由传感器判断是否为 “1”。
    • 这一过程在现代 DRAM 中需要数十纳秒。
  • 与计算速度的对比：
    • 现代计算设备的时钟周期在亚纳秒级别。
    • DRAM 访问速度远慢于 CPU/GPU 的计算速度。
  • 应对方式：
    • 现代 DRAM 设计使用并行访问来提高数据访问速率。
      • 同样是牺牲 latency 换 throughput
    • 这种并行带来的速率通常称为 memory access throughput（内存访问吞吐量）。
  • DRAM Burst（突发传输）：
    • 每次访问 DRAM 时，并非只读取请求的单个位置，而是读取包含该位置的一连串连续位置。
    • 每个 DRAM 芯片中有多个传感器，并行感测这些连续位置中的各个 bit。
    • 感测完成后，整段连续数据可高速传输到处理器。
    • 这段被访问并传输的连续位置称为 DRAM burst。
    • 优化启示：
      • 如果程序能集中使用 burst 内的数据（即访问具有良好的空间局部性），DRAM 的有效带宽会远高于随机访问。
      • 这正是 memory coalescing（内存合并） 的物理基础：让相邻线程访问相邻地址，以充分利用 DRAM burst。

Memory Coalescing（内存合并）

  • CUDA 的合并访问机制：
    • 利用 warp 内线程在任意时刻执行同一条指令的特点。
    • 当 warp 所有线程执行同一条 load 指令时，硬件检测它们是否访问连续的全局内存地址。
    • 若连续，硬件将这些访问合并为一次对连续 DRAM 位置的请求（coalesced access）。
    • DRAM 随后以 burst 方式高效传输数据。
  • 最有利的访问模式：
    • warp 内线程 i 访问地址 X + i（i = 0, 1, 2, ...），即相邻线程访问相邻地址。
    • 此时一次 warp 的 load 可合并为一个或少数几个 DRAM burst，带宽利用率最高。
  • 反例（非合并访问）：
    • 若相邻线程访问的地址跨度过大（如步长 > 1），则无法合并，需要多次 DRAM 事务，有效带宽大幅下降。
  • 优化启示：
    • 编写 kernel 时，应尽量让相邻线程访问相邻内存地址（如按行访问二维数组时，用 threadIdx.x 映射到连续列）。
    • 合并访问是发挥 DRAM 高吞吐量的关键。

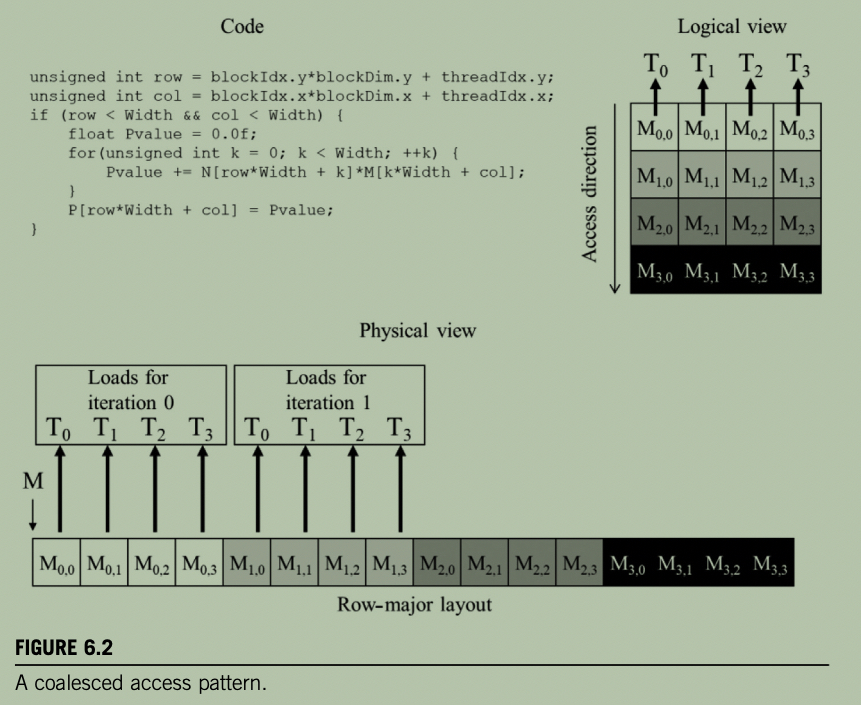

合并访问示例：

  • 假设一个多维数组作为矩阵乘法的第二个输入矩阵（矩阵 M）。
      • 注意命名不一致：
    • 本节代码中 M 和 N 的角色与通常约定相反：
      • 代码中的 N[row * Width + k] 是左矩阵（\(m \times k\)）。
      • 代码中的 M[k * Width + col] 是右矩阵（\(k \times n\)），即正文所说的“第二个输入矩阵”。
  • Warp 中连续线程负责连续输出元素时，会遍历该输入矩阵的连续列。
  • 代码中访问 M 的索引： \[ \text{index} = k \times \text{Width} + \text{col} \]
    • k 和 Width 在整个 warp 内相同。
    • col = blockIdx.x * blockDim.x + threadIdx.x。
  • 因此：
    • 连续线程（threadIdx.x 连续）→ col 连续 → 访问 M 的连续元素。
  • 结果：满足合并访问条件，硬件可将这些访问合并为少量 DRAM burst。
  • 结论：这种访问模式对全局内存友好，能实现高带宽利用率。

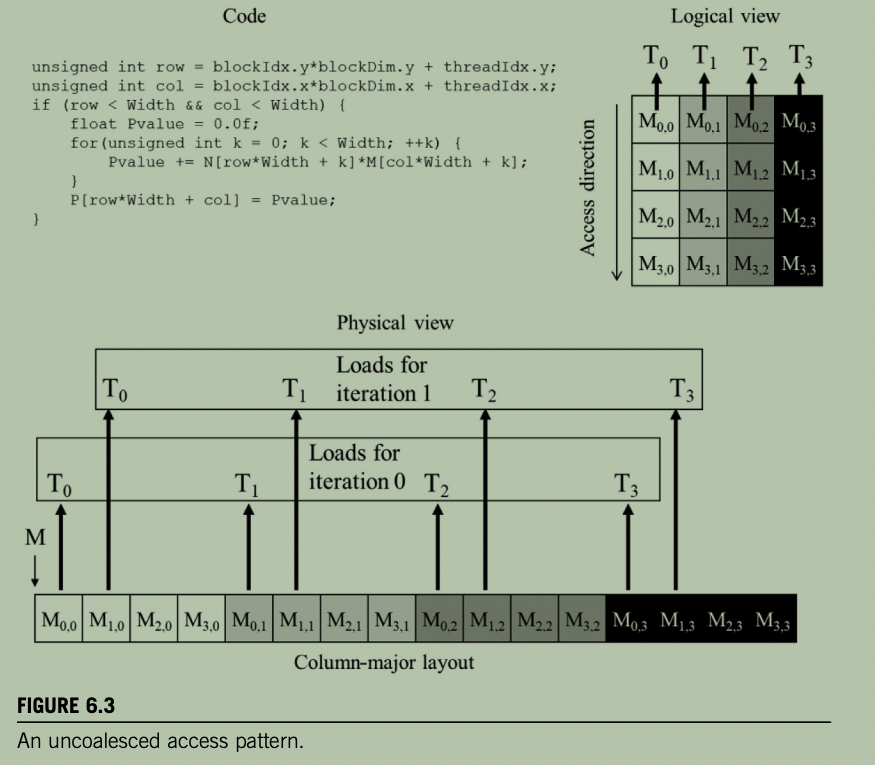

如果上述矩阵变成 column-major（非合并访问）：

  • 场景：矩阵以列主序存储，代码试图让连续线程访问连续列。
  • 代码索引：M[col * Width + k]
    • col 连续（由 threadIdx.x 决定），但乘以 Width。
    • k 是内层循环变量，warp 内相同。
  • 地址模式：
    • 线程 0：k
    • 线程 1：Width + k
    • 线程 2：2 * Width + k
    • 相邻线程地址间隔 Width，不连续。
  • 结果：无法合并为一次 DRAM burst，需要多次内存事务，带宽利用率低。
  • 对比行主序：
    • 行主序索引 M[k * Width + col] → 相邻线程地址连续 → 可合并。
  • 启示：
    • 合并访问不仅取决于线程映射，还取决于数据在内存中的布局。
    • 若数据布局固定，可通过改变线程映射（如让线程沿行方向连续）或转置数据来改善。

实现内存合并访问的策略：

  • 策略一：重新排列线程到数据的映射
    • 改变线程索引方式，使相邻线程访问相邻地址。
    • 例如，让线程沿行方向连续映射，而非列方向。
  • 策略二：重新排列数据布局
    • 将列主序矩阵转置为行主序，使其天然适合合并访问。
    • 代价：转置本身需要额外开销。
  • 策略三：借助 shared memory 中转（Corner Turning）
    • 以合并方式将 global memory 数据加载到 shared memory。
    • 在 shared memory 中执行原本不利的访问模式。
    • 共享内存无合并要求，且延迟低，因此高效。

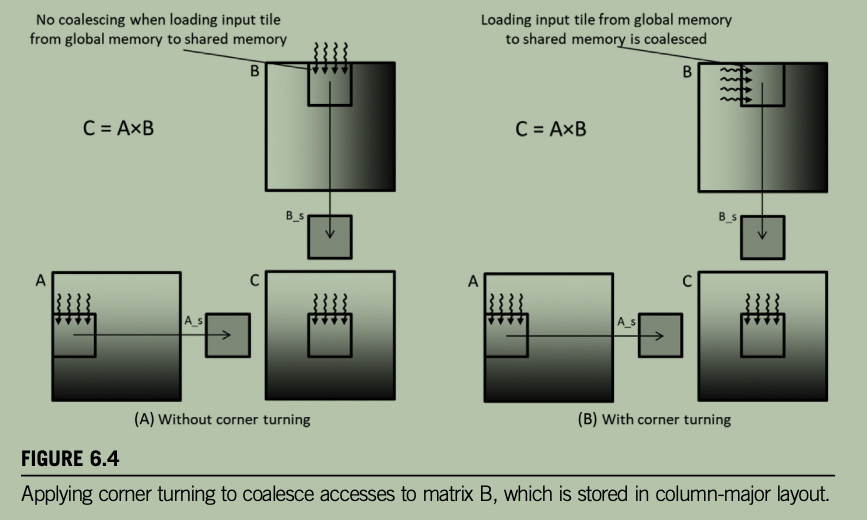

  • Corner Turning 示例：
    • A：行主序，B：列主序，C：行主序。
    • 矩阵 A 的访问（对比基准）：
      • 与第 5 章相同：每个线程加载 A 的 tile 中，与自身输出元素局部坐标相同的元素。
      • 连续线程访问 A 的同一行相邻元素。由于 A 是行主序，这些元素在内存中连续 → 合并访问（coalesced）。
    • 矩阵 B 的访问（原始问题）：
      • 若沿用第 5 章的加载方式，四个线程逻辑上加载 B 的 tile 的顶边连续元素。
      • 但由于 B 是列主序，同一行的元素在内存中相隔很远。连续线程访问的地址跨步巨大 → 非合并访问（uncoalesced）。
    • 解决策略（Corner Turning）：
      • 让四个连续线程加载 B 的 tile 的**左边（同一列）的连续元素（图 6.4 B）。
      • 直观操作：在计算 B 的加载线性索引时，交换 threadIdx.x 和 threadIdx.y 的角色。
      • 原理：B 是列主序，同一列的连续元素在内存中相邻。交换索引后，连续线程加载相邻地址 → 合并访问。
    • 存入 Shared Memory 的灵活性：
      • 将 B 的 tile 加载到 shared memory 时，可以按列主序存，也可以按行主序存。
      • 加载完毕后，每个线程在 shared memory 中按计算需求访问元素（例如按行读取），几乎没有性能损失。
      • 原因：shared memory 由 SRAM 构成，不需要合并访问（no coalescing required），且延迟远低于 global memory。
    • 本质总结：
      • 在 global memory 侧：通过交换线程映射，确保 B 的加载也是合并的。
      • 在 shared memory 侧：完成不利的访问模式（按行读取列主序数据），因为 SRAM 不需要合并。
      • 一句话：把不利的访问模式“搬到”更快、更灵活的内存层级（shared memory）去执行。
  • 核心思想：
    • 把不利的访问模式“搬到”更快、更灵活的内存层级（shared memory）去执行。
    • 这是全书反复出现的优化思路之一。

Corner Turning 示例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
#define TILE_WIDTH 16

// A & C: row-major
// B: column-major
__global__ void matrixMulKernel(const float* A, const float* B, float* C,
                                int m, int n, int k) {
    __shared__ float Ads[TILE_WIDTH][TILE_WIDTH];
    __shared__ float Bds[TILE_WIDTH][TILE_WIDTH];

    int tx = threadIdx.x;
    int ty = threadIdx.y;
    int bx = blockIdx.x;
    int by = blockIdx.y;

    // 当前线程负责的输出元素坐标
    int Row = by * TILE_WIDTH + ty;
    int Col = bx * TILE_WIDTH + tx;

    float Pvalue = 0.0f;

    // 沿 k 维度分块
    for (int ph = 0; ph < (k + TILE_WIDTH - 1) / TILE_WIDTH; ++ph) {
        // 1. 加载 A 的 tile（行主序）
        if (Row < m && (ph * TILE_WIDTH + tx) < k) {
            Ads[ty][tx] = A[Row * k + ph * TILE_WIDTH + tx];
        } else {
            Ads[ty][tx] = 0.0f;
        }

        // 2. 加载 B 的 tile（列主序），使用 corner turning：
        //    交换 tx 和 ty 的角色，让连续线程（tx 连续）加载同一列的连续行
        int b_row = ph * TILE_WIDTH + tx;   // 行索引由 tx 决定（而不是之前的由 ty 决定）
        int b_col = bx * TILE_WIDTH + ty;   // 列索引由 ty 决定（而不是之前的由 tx 决定）
        if (b_row < k && b_col < n) {
            // B 是列主序，线性地址 = 列 * k + 行
            Bds[ty][tx] = B[b_col * k + b_row];
        } else {
            Bds[ty][tx] = 0.0f;
        }

        __syncthreads();

        // 3. 计算点积
        for (int kk = 0; kk < TILE_WIDTH; ++kk) {
            // 注意：Bds 中存储的是转置后的 tile，
            // 因此用 Bds[tx][kk]（而不是之前的 Bds[kk][tx]）
            Pvalue += Ads[ty][kk] * Bds[tx][kk];
        }

        __syncthreads();
    }

    // 写回结果
    if (Row < m && Col < n) {
        C[Row * n + Col] = Pvalue;
    }
}
  • 补充：B 加载时的下标顺序与 Bank Conflict
    • 如果加载 B 时写成 Bds[tx][ty]，那么计算时确实不需要交换下标，直接用 Bds[kk][tx] 即可，逻辑正确。
    • 但不推荐，因为它会把 Bank Conflict 转移到加载阶段：
      • Bds[tx][ty] 的线性地址为 tx * TILE_WIDTH + ty，连续线程（tx 连续）访问的地址跨步 TILE_WIDTH，容易产生多路 Bank Conflict。
    • 当前写法（推荐）：
      • 加载：Bds[ty][tx]，地址连续，无冲突。
      • 计算：Bds[tx][kk]，在 TILE_WIDTH = 16 时，warp 内 32 个线程访问 16 个地址，每个地址被 2 个线程访问，属于广播（broadcast），无 Bank Conflict。
    • 若 TILE_WIDTH = 32：
      • 计算时 Bds[tx][kk] 会产生 32-way Bank Conflict。
      • 解决方案：给共享内存数组加 padding，声明为 __shared__ float Bds[TILE_WIDTH][TILE_WIDTH + 1];，从而打破地址对齐，消除冲突。
    • 结论：保持当前写法 Bds[ty][tx] + 计算用 Bds[tx][kk]，在 TILE_WIDTH=16 时无 Bank Conflict；若 TILE_WIDTH=32，则需配合 padding。

2. Hiding memory latency

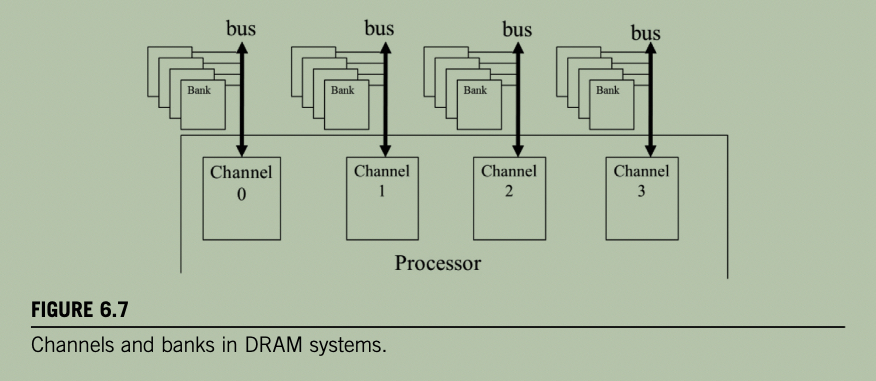

DRAM 的并行组织结构

  • Burst（突发传输）：一次访问连续位置，传感器并行工作，高速传输连续数据。
  • Channel（通道）：内存控制器 + 总线，连接一组 DRAM banks 到处理器。现代 CPU 通常 2 通道，GPU 需要 16 通道。
  • Bank（存储体）：每个通道连接多个 bank，每个 bank 包含 DRAM 单元阵列、感测放大器和接口。
  • 目标：通过多级并行（burst、bank、channel）满足现代处理器的带宽需求。

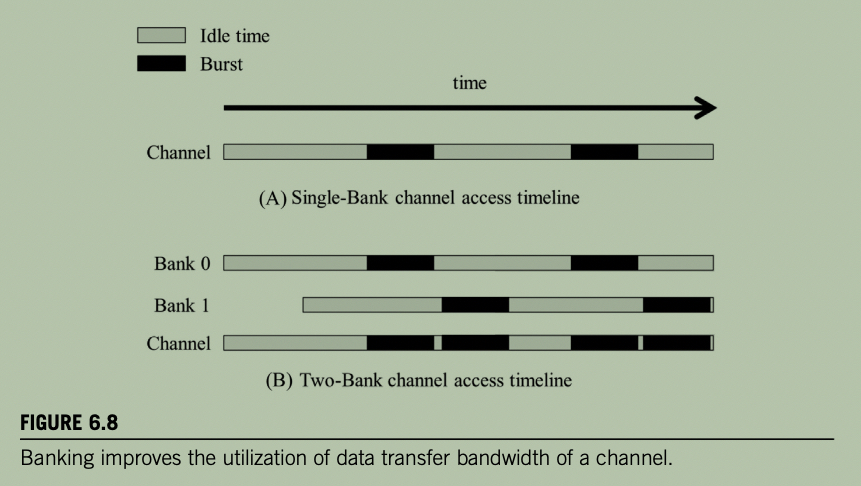

为什么需要多个 Bank？

  • 单 bank 问题：
    • 访问延迟（灰色）远长于数据传输时间（黑色），例如延迟:传输 = \(20:1\)。
    • 单 bank 总线利用率仅为 \(1/21 \approx 4.8\%\)（如 \(16\) GB/s 通道实际仅 \(0.76\) GB/s），不可接受。
  • 多 bank 解决：
    • 当一个 bank 在等待长延迟时，另一个 bank 可以开始访问，重叠延迟。
    • 若延迟:传输 = \(R\)，则需要至少 \(R+1\) 个 bank 才能完全利用带宽。
    • 实际需要更多 bank，原因：
      1. 降低 Bank Conflict（多个访问同时命中同一 bank）的概率。
      2. 每个 bank 容量有限，需要多个 bank 才能满足总内存容量需求。

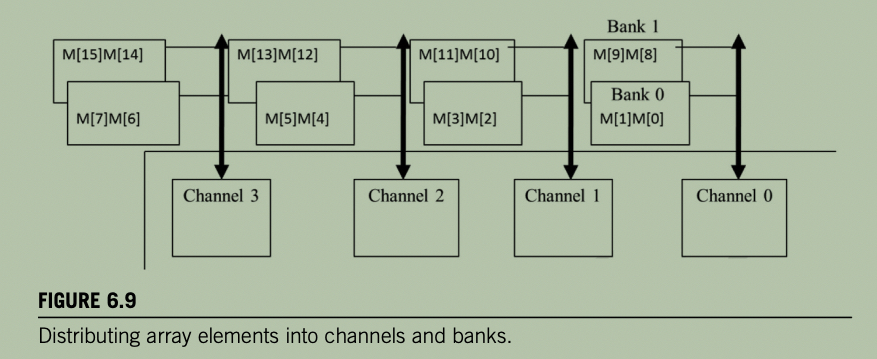

交错数据分布（Interleaved Data Distribution）

  • 策略：将连续内存元素分散到不同 channel 和 bank。
    • 例（burst = 2 元素/8B）：
      • M[0:1] → Channel 0, Bank 0
      • M[2:3] → Channel 1, Bank 0
      • M[4:5] → Channel 2, Bank 0
      • M[6:7] → Channel 3, Bank 0
      • M[8:9] → Channel 0, Bank 1（绕回并切换 bank）
  • 好处：即使较小的数组也能均匀分布在所有 channel 和 bank 上，最大化并行访问。
  • 硬件决定：地址到 channel/bank 的映射由硬件设计完成。

线程并行性与内存并行性的交互

  • 前提：要获得标称带宽，必须有足够多的线程同时发出内存访问请求——这与最大化 occupancy 直接相关。

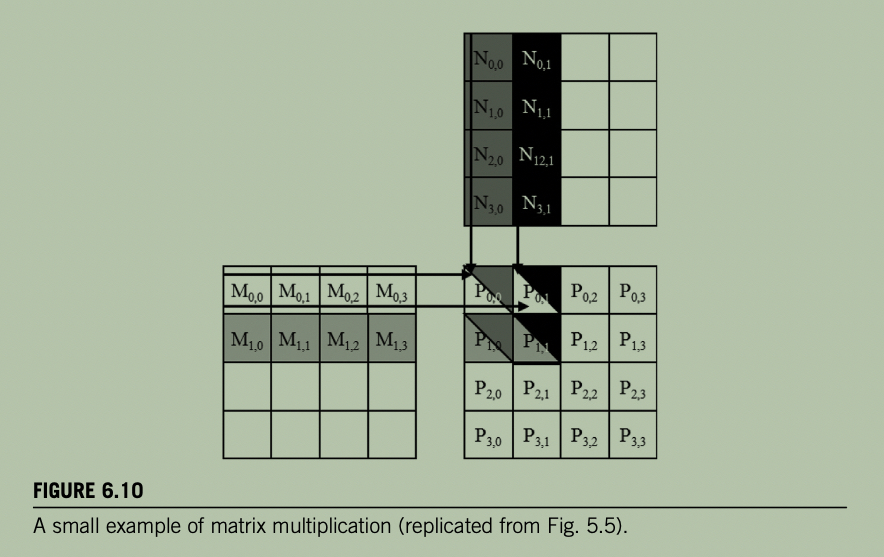

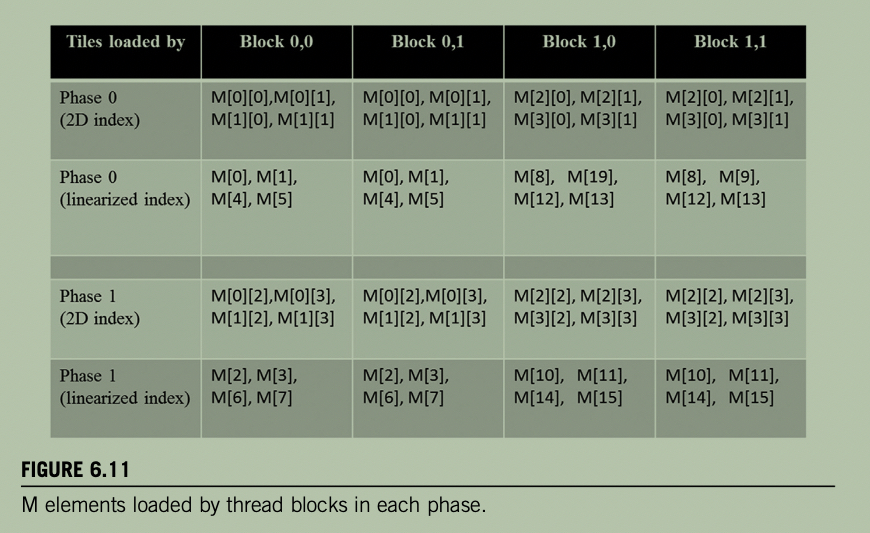

  • 示例：\(2 \times 2\) 线程块，\(2 \times 2\) tile，矩阵 \(4 \times 4\)。
    • Phase 0：4 个 block 加载首个 tile。
      • Block 0,0 和 Block 0,1 加载相同的 M 元素 → 缓存可合并访问。
      • 合并访问分布在 Channel 0 和 Channel 2 的 bank 上 → 并行执行。
    • Phase 1：访问分布在 Channel 1 和 Channel 3。
    • 结果：所有 4 个通道都被利用。
  • 共生关系：
    • 好的 DRAM 带宽利用 → 需要大量线程同时访问。
    • 设备执行吞吐 → 依赖 DRAM 并行结构（bank / channel）的良好利用。
    • 若所有线程访问同一 channel → 吞吐严重下降。

关键结论

  • 隐藏 DRAM 延迟不仅依赖 burst，还需要 bank 和 channel 的并行。
  • 最大化 occupancy 不仅隐藏核心流水线延迟，还隐藏 DRAM 访问延迟。
  • 理想情况：
    1. 足够多的并发内存请求（高 occupancy）。
    2. 请求均匀分布在 channel 和 bank 上。
    3. 每次访问都是 coalesced access。
  • 更大矩阵（如 \(8 \times 8\)）可充分利用所有 4 个通道；更大的 burst size 需要更大的矩阵才能充分利用带宽。

向量化访存与 128B 内存事务（Vectorized Memory Access & 128B）

  • 128B 的来源：
    • 现代 NVIDIA GPU（从 Volta 到 Ampere/Hopper）中，L2 缓存与 DRAM 之间的典型内存事务大小（或缓存行大小）为 128 字节。
    • 一个 warp 有 32 个线程。如果每个线程访问 4 字节（float 或 int），则一个 warp 的总访问量为： \[ 32 \times 4 \text{ B} = 128 \text{ B} \]
    • 因此，一个 warp 的合并访存在最理想情况下正好产生一个 128B 的内存事务。
  • 向量化访存的含义：
    • 使用更宽的数据类型（如 float4、int4、double2），让每个线程一次加载 16 字节（float4）而不是 4 字节。
    • 例：
      1
      float4 val = reinterpret_cast<float4*>(A)[index];
    • 此时一个 warp 的总访问量为： \[ 32 \times 16 \text{ B} = 512 \text{ B} = 4 \times 128 \text{ B} \]
    • 硬件会将其拆分为 4 个 128B 的内存事务，但通过一条指令即可发出，显著减少了指令开销。
  • 与合并访存（Coalescing）的关系：
    • 合并访存关注的是：warp 内相邻线程是否访问相邻地址，从而将多个小访问合并为少量 128B 事务。
    • 向量化访存关注的是：单个线程一次能搬运多少数据，从而用更少的指令填满这些 128B 事务。
    • 两者互补：合并访存解决了“地址是否连续”，向量化访存解决了“每次搬多少”。
    • 最佳实践：相邻线程访问相邻地址（合并），且每个线程使用 float4（向量化），从而以最少的指令产生对齐的 128B 事务，达到峰值带宽。
  • 对隐藏内存延迟的帮助：
    • 向量化访存减少了每个线程所需的 load/store 指令数量。
    • 指令数减少 → 发射周期减少 → SM 可以更快地发出更多并发内存请求。
    • 这提高了 内存级并行性（Memory-Level Parallelism, MLP），从而更有效地隐藏 DRAM 的长延迟。
    • 结合高 occupancy，SM 可以维持大量 in-flight 的内存请求，充分利用 channel 和 bank 的并行性。
  • 对齐要求（Alignment）：
    • 向量化访存（如 float4）要求地址按 16 字节对齐。
    • 若地址未对齐，会导致非法访问错误，或回退到多次窄访问，失去向量化优势。
    • 编写 kernel 时，应确保：
      • 数组起始地址按 16 字节对齐（如使用 cudaMalloc 默认满足）。
      • tile 或索引计算保证每个线程访问的偏移是 16 字节的整数倍。
  • 与 DRAM Burst 和 Channel/Bank 的关系：
    • DRAM burst 是物理层的连续传输单元，128B 内存事务是逻辑层的缓存行粒度。
    • 向量化 + 合并访存使 warp 请求恰好对齐 128B 事务，从而：
      1. 减少指令发射负担。
        • 如果一个 warp 标量加载 512B 需 4 条 load 指令；float4 加载只需 1 条。
        • 释放的发射槽可留给计算指令，提升整体吞吐。
        • 在 memory-bound kernel 中直接转化为更高有效带宽。
      2. 提高 burst 利用率。
      3. 使请求更均匀地分布在多个 channel 和 bank 上，减少 bank conflict。
      4. 最大化 DRAM 数据总线带宽。
  • 一句话总结：
    • 128B 是硬件内存事务的自然粒度；向量化访存 + 合并访存，就是用最少的指令、最连续的对齐地址，高效填满这 128B，从而最大化有效带宽并隐藏延迟。

3. Thread coarsening

核心概念与动机

  • 细粒度并行（Fine-grained parallelism）：目前所有 kernel 都采用最细粒度划分（如矩阵乘法中每个线程负责一个输出元素）。
  • 细粒度并行的优势：增强透明可伸缩性（transparent scalability）。硬件有资源则并行，资源不足则自动串行化 block。
  • 细粒度并行的劣势：当并行化存在“代价”（price）时，会产生额外开销，例如：
    • 不同 block 间冗余的数据加载
    • 冗余计算
    • 同步开销
  • 粗化的核心思想：当硬件资源不足、可能被迫串行执行时，与其白白支付并行的代价，不如让程序员主动部分串行化，即给每个线程分配多个工作单元，以减少并行开销。这称为 Thread Coarsening（线程粗化）。

在矩阵乘法中的应用

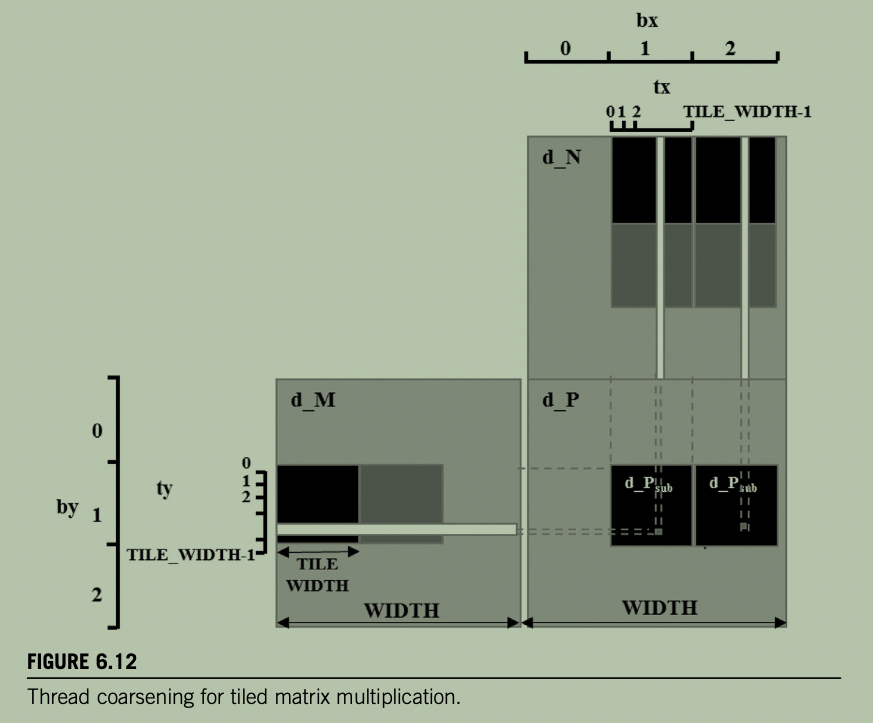

  • 问题：计算水平相邻的两个输出 tile 时，需要不同的 N tile，但需要相同的 M tile。原实现中每个输出 tile 由不同 block 处理，共享内存无法跨 block 共享，导致 M tile 被冗余加载。
  • 解决：让一个 block 处理多个输出 tile，每个线程负责多个输出元素。这样 M tile 只需加载一次，就可复用于多个输出 tile。

tile 矩阵乘法 thread coarsening 版本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
#define TILE_WIDTH 32
#define COARSE_FACTOR 4
__global__ void matrixMulKernel(float* M, float* N, float* P, int width) {

    __shared__ float Mds[TILE_WIDTH][TILE_WIDTH];
    __shared__ float Nds[TILE_WIDTH][TILE_WIDTH];

    int bx = blockIdx.x;  int by = blockIdx.y;
    int tx = threadIdx.x; int ty = threadIdx.y;

    // Identify the row and column of the P element to work on
    int row = by * TILE_WIDTH + ty;
    int colStart = bx * TILE_WIDTH * COARSE_FACTOR + tx;

    // Initialize Pvalue for all output elements
    float Pvalue[COARSE_FACTOR];
    for(int c = 0; c < COARSE_FACTOR; ++c) {
        Pvalue[c] = 0.0f;
    }

    // Loop over the M and N tiles required to compute P element
    for(int ph = 0; ph < width/TILE_WIDTH; ++ph) {

        // Collaborative loading of M tile into shared memory
        Mds[ty][tx] = M[row*width + ph*TILE_WIDTH + tx];

        for(int c = 0; c < COARSE_FACTOR; ++c) {

            int col = colStart + c*TILE_WIDTH;

            // Collaborative loading of N tile into shared memory
            Nds[ty][tx] = N[(ph*TILE_WIDTH + ty)*width + col];
            __syncthreads();

            for(int k = 0; k < TILE_WIDTH; ++k) {
                Pvalue[c] += Mds[ty][k]*Nds[k][tx];
            }
            __syncthreads();
        }
    }

    for(int c = 0; c < COARSE_FACTOR; ++c) {
        int col = colStart + c*TILE_WIDTH;
        P[row*width + col] = Pvalue[c];
    }
}

// kernel launch
int main() {
    int width = 1024; // 假设矩阵是 width * width 的方阵，且能被 TILE_WIDTH 整除

    // blockDim 保持不变，每个 block 依然是 32 * 32 个线程
    dim3 blockDim(TILE_WIDTH, TILE_WIDTH); // 32 x 32

    // 注意这里的 gridDim.x 计算：
    // 一个 block 在水平方向覆盖 TILE_WIDTH * COARSE_FACTOR 个元素
    // 因此，列方向（对应 gridDim.x）需要的 block 数为 ceil(width / (TILE_WIDTH * COARSE_FACTOR))
    dim3 gridDim(
        (width + TILE_WIDTH * COARSE_FACTOR - 1) / (TILE_WIDTH * COARSE_FACTOR),
        (width + TILE_WIDTH - 1) / TILE_WIDTH  // 行方向（对应 gridDim.y）依然是除以 TILE_WIDTH
    );

    matrixMulKernel<<<gridDim, blockDim>>>(d_M, d_N, d_P, width);

    return 0;
}

Thread coarsening 版本 Global Memory Access 分析（对比朴素 tiled 版本）

  • 朴素 tiled 版本的 global memory 访问量：
    • 对于 \(m \times k\) 的 M 和 \(k \times n\) 的 N，输出 \(m \times n\) 的 P。
    • 每个 block 计算一个 \(TILE\_WIDTH \times TILE\_WIDTH\) 的输出 tile。
    • M 的元素会被列方向所有 block 重复加载： \[ \text{每个 M 元素加载次数} = \frac{n}{TILE\_WIDTH} \]
    • N 的元素会被行方向所有 block 重复加载： \[ \text{每个 N 元素加载次数} = \frac{m}{TILE\_WIDTH} \]
    • 总加载元素次数： \[ m \cdot k \cdot \frac{n}{TILE\_WIDTH} + k \cdot n \cdot \frac{m}{TILE\_WIDTH} = 2 \cdot \frac{m \cdot k \cdot n}{TILE\_WIDTH} \]
    • 以字节计（float 为 4B）： \[ \text{Bytes} = 8 \cdot \frac{m \cdot k \cdot n}{TILE\_WIDTH} \]
  • Thread Coarsening 版本的 global memory 访问量：
    • 每个 block 在列方向覆盖 \(TILE\_WIDTH \times COARSE\_FACTOR\) 个输出元素。
    • 列方向 block 数变为： \[ \frac{n}{TILE\_WIDTH \cdot COARSE\_FACTOR} \]
    • 行方向 block 数不变： \[ \frac{m}{TILE\_WIDTH} \]
    • 因此：
      • M 元素的加载次数降为： \[ \frac{n}{TILE\_WIDTH \cdot COARSE\_FACTOR} \]
      • N 元素的加载次数保持不变：
      \[ \frac{m}{TILE\_WIDTH} \]
    • 总加载元素次数： \[ m \cdot k \cdot \frac{n}{TILE\_WIDTH \cdot COARSE\_FACTOR} + k \cdot n \cdot \frac{m}{TILE\_WIDTH} = \frac{m \cdot k \cdot n}{TILE\_WIDTH} \cdot \left(1 + \frac{1}{COARSE\_FACTOR}\right) \]
  • 节省比例（与 COARSE_FACTOR 的关系）：
    • 朴素 tiled 总访问量记为： \[ A_{\text{tiled}} = 2 \cdot \frac{m \cdot k \cdot n}{TILE\_WIDTH} \]
    • Coarsening 后总访问量： \[ A_{\text{coarsen}} = \frac{m \cdot k \cdot n}{TILE\_WIDTH} \cdot \left(1 + \frac{1}{COARSE\_FACTOR}\right) \]
    • 减少的比例： \[ \frac{A_{\text{tiled}} - A_{\text{coarsen}}}{A_{\text{tiled}}} = \frac{2 - \left(1 + \frac{1}{COARSE\_FACTOR}\right)}{2} = \frac{1 - \frac{1}{COARSE\_FACTOR}}{2} \]
    • 即： \[ \text{节省比例} = \frac{1}{2} \left(1 - \frac{1}{COARSE\_FACTOR}\right) \]
  • 具体数值：
    • \(COARSE\_FACTOR = 1\)（无粗化）：节省比例 = \(0\)。
    • \(COARSE\_FACTOR = 2\)：节省比例 = \(\frac{1}{2}(1 - 1/2) = 25\%\)。
    • \(COARSE\_FACTOR = 4\)：节省比例 = \(\frac{1}{2}(1 - 1/4) = 37.5\%\)。
    • \(COARSE\_FACTOR = 8\)：节省比例 = \(\frac{1}{2}(1 - 1/8) = 43.75\%\)。
    • \(COARSE\_FACTOR \to \infty\)：节省比例趋近于 \(50\%\)。
  • 为什么只能节省最多 50%？
    • Coarsening 只消除了 M 的冗余加载（列方向合并），但 N 的冗余加载仍然存在（行方向 block 数不变）。
    • 若要同时减少 N 的冗余，需要对行方向也做 coarsening（二维粗化），但那会进一步增加每线程的寄存器压力（需要保存更多输出累加器），可能降低 occupancy。
  • 算术强度提升：
    • 计算量固定为 \(2 \cdot m \cdot n \cdot k\) FLOP。
    • 朴素 tiled 算术强度： \[ \frac{2 \cdot m \cdot n \cdot k}{8 \cdot m \cdot k \cdot n / TILE\_WIDTH} = \frac{TILE\_WIDTH}{4} \ \text{FLOP/B} \]
    • Coarsening 后算术强度： \[ \frac{2 \cdot m \cdot n \cdot k}{4 \cdot \frac{m \cdot k \cdot n}{TILE\_WIDTH} \left(1 + \frac{1}{COARSE\_FACTOR}\right)} = \frac{TILE\_WIDTH}{2 \left(1 + \frac{1}{COARSE\_FACTOR}\right)} \ \text{FLOP/B} \]
    • 当 \(TILE\_WIDTH = 32\)，\(COARSE\_FACTOR = 4\)：
      • 朴素：\(32/4 = 8\) FLOP/B。
      • Coarsening 后：\(32 / (2 \times 1.25) = 12.8\) FLOP/B，提升 60%。
  • 结论：
    • Thread coarsening 通过让一个 block 复用 M tile，将 M 的 global memory 加载次数减少为原来的 \(1/COARSE\_FACTOR\)。
    • 总 global memory 访问量减少比例仅取决于 \(COARSE\_FACTOR\)，上限为 50%。
    • 该优化提高了算术强度，使 kernel 更不容易受限于内存带宽，但需注意寄存器使用量增加可能影响 occupancy。

线程粗化的三个陷阱（Pitfalls）

  1. 在不需要时应用：
    • 若计算本身没有并行代价（如向量加法、RGB 转灰度），粗化不会带来显著性能提升。
  2. 过度粗化导致硬件资源闲置：
    • 粗化会减少暴露给硬件的并行度。若粗化因子过高，并行度不足，部分执行资源会闲置。
    • 最佳粗化因子通常依设备与数据集而定，导致可伸缩性变得不再透明，需要针对不同设备重新调优。
  3. 资源消耗过高导致占用率下降：
    • 粗化可能增加每线程的寄存器使用量或每 block 的共享内存使用量。
    • 若导致 occupancy 下降，其性能损失可能超过粗化带来的收益。

4. A checklist of optimizations

CUDA kernel 性能优化 checklist 表格：

Optimization Benefit to compute cores Benefit to memory Strategies
Maximizing occupancy More work to hide pipeline latency More parallel memory accesses to hide DRAM latency Tuning usage of SM resources such as threads per block, shared memory per block, and registers per thread
Enabling coalesced global memory accesses Fewer pipeline stalls waiting for global memory accesses Less global memory traffic and better utilization of bursts/cache lines Transfer between global memory and shared memory in a coalesced manner and performing uncoalesced accesses in shared memory (e.g., corner turning). Rearranging the mapping of threads to data. Rearranging the layout of the data.
Minimizing control divergence High SIMD efficiency (fewer idle cores during SIMD execution) - Rearranging the mapping of threads to work and/or data. Rearranging the layout of the data.
Tiling of reused data Fewer pipeline stalls waiting for global memory accesses Less global memory traffic Placing data that is reused within a block in shared memory or registers so that it is transferred between global memory and the SM only once
Privatization (covered later) Fewer pipeline stalls waiting for atomic updates Less contention and serialization of atomic updates Applying partial updates to a private copy of the data and then updating the universal copy when done
Thread coarsening Less redundant work, divergence, or synchronization Less redundant global memory traffic Assigning multiple units of parallelism to each thread to reduce the price of parallelism when it is incurred unnecessarily
  • Maximizing occupancy
    • 第 4 章：强调线程数远多于核心数，以隐藏核心流水线长延迟。
    • 第 5 章：shared memory 也是需谨慎调优的资源，避免限制 occupancy。
    • 第 6 章：高 occupancy 还能隐藏内存延迟，确保生成足够内存访问以充分利用带宽。
    • 策略：调节每 block 线程数、每 block shared memory、每线程寄存器数。
  • Enabling coalesced global memory accesses
    • 本章：同一 warp 的线程访问相邻内存位置，硬件合并为少量内存请求，减少 global memory 流量，提高 DRAM burst 利用率。
    • 本部分 kernel 天然合并；第二、三部分会有更多不规则访问。
    • 策略：
      1. 通过 shared memory 中转：以合并方式加载到 shared memory，再在 shared memory 中执行不规则访问。例：corner turning；第 12 章 Merge（二分查找前先合并加载）；第 13 章 Sorting（scatter 写回前先在 shared memory 中处理，再合并写回）。
      2. 重排线程到数据的映射：第 10 章 Reduction。
      3. 重排数据布局：第 14 章 Sparse Matrix（ELL / JDS 格式）。
  • Minimizing control divergence
    • 第 4 章：同一 warp 内线程走同一控制路径，保证 SIMD 执行时所有核心有效利用。
    • 本部分除边界条件外基本无发散；第二、三部分中发散可能严重损害性能。
    • 策略：
      1. 重排工作/数据在线程间的分布：让一个 warp 的线程先用完，再使用其他 warp；第 10 章 Reduction、第 11 章 Scan。
      2. 让同一 warp 内线程工作量相似：第 15 章 Graph Traversal（顶点中心 vs 边中心）。
      3. 重排数据布局：第 14 章 Sparse Matrix（JDS 格式）。
  • Tiling of reused data
    • 第 5 章：矩阵乘法中，同一输出 tile 的线程协作加载输入 tile 到 shared memory，并重复访问。
    • 第二、三部分多数并行模式都会再次应用。
    • 挑战：输入和输出 tile 维度不同时如何 tiling。第 7 章 Convolution、第 8 章 Stencil。
    • 扩展：tile 数据也可存于寄存器，而非仅 shared memory（第 8 章 Stencil）。
    • 扩展：tiling 也适用于被重复访问的输出数据，而不仅是输入数据。
  • Privatization
    • 本章尚未展开，为完整性列出。
    • 场景：多个线程或 block 需要更新同一个全局输出。
    • 策略：创建私有副本，先部分更新，最后再合并回全局副本。
    • 应用：第 9 章 Parallel Histogram（多个线程更新同一组直方图计数器）；第 15 章 Graph Traversal（多个线程向同一队列添加条目）。
  • Thread coarsening
    • 本章：tiled 矩阵乘法中，相邻输出 tile 的多个 block 会冗余加载同一 M tile。让一个 block 处理多个相邻输出 tile，每个线程负责多个输出元素，M tile 只需加载一次。
    • 后续应用：
      • 第 8 章 Stencil：减少冗余输入加载。
      • 第 9 章 Parallel Histogram：减少需要提交到全局副本的私有副本数量。
      • 第 10 章 Reduction、第 11 章 Scan：减少同步和控制发散开销。
      • 第 11 章 Scan：减少并行算法相对串行算法的冗余工作。
      • 第 12 章 Merge：减少确定每个线程输入段所需的二分查找次数。
      • 第 13 章 Sorting：改善内存合并。

其他章节特定优化

  • 第 7 章 Convolution：引入 constant memory。
  • 第 10 章 Reduction / Scan：引入 double-buffering。

总结：该 checklist 并非穷尽，但涵盖跨不同计算模式的通用优化。第二、三部分会反复应用这些优化，并引入特定场景下的额外优化。

5. Knowing your computation's bottleneck

  • 性能瓶颈（bottleneck）：限制计算性能的资源。
  • 优化的本质：通常是用更多的一种资源去减轻另一种资源的负担。
    • 若优化没有针对瓶颈资源，可能毫无收益，甚至适得其反。
  • 示例：
    • shared memory tiling 增加 shared memory 使用，以减轻 global memory 带宽压力。
    • 当瓶颈是 global memory 带宽且数据可复用时，该优化效果很好。
    • 但若瓶颈是 occupancy，且 occupancy 已经因 shared memory 使用过多而受限，则 tiling 会进一步降低 occupancy，使性能更差。
  • 如何定位瓶颈：
    • 使用 GPU 计算平台提供的 profiling 工具（nsys/ncu）。
    • 瓶颈可能因硬件而异：同一计算在不同设备上可能遇到不同瓶颈。
  • 实践要求：
    • 识别瓶颈并应用优化，需要深入理解 GPU 架构以及不同 GPU 设备之间的架构差异。
    • 优化前先问：当前限制性能的资源是什么？优化是否针对该资源？

6. Summary

  • 本章内容：
    • GPU off-chip memory (DRAM) 架构及相关性能考量。
    • Global memory access coalescing（全局内存合并访问）。
    • 利用内存并行隐藏内存延迟（hiding memory latency with memory parallelism）。
  • 重要优化：Thread granularity coarsening（线程粒度粗化）。
  • 能力目标：结合本章与前几章的洞察，读者应能推理任意 kernel 代码的性能。
  • 本部分收尾：给出常用性能优化 checklist，广泛用于优化各类计算。
  • 后续展望：第二、三部分将研究这些优化在并行计算模式和应用案例中的实际应用。

7. PMPP 4/5/6 三章回顾

核心回顾主线：从硬件执行模型到性能优化

第 4 章：执行模型（GPU 为什么这么快？）

  • 核心逻辑：SM → Block → Warp → Thread 的映射。
  • 关键机制：SIMT 执行、分支发散（Control Divergence）、零开销调度（Zero-overhead Scheduling）。
  • 核心概念：Occupancy（占用率）——用大量线程隐藏延迟。
  • 回顾问题：
    • 为什么同一 warp 内线程走不同分支会变慢？
    • 为什么 GPU 不需要 CPU 那种大 Cache 和分支预测？
    • 哪些资源限制了 Occupancy？

第 5 章：内存层级（如何把数据搬得更快？）

  • 核心逻辑：Global Memory（大但慢）→ Shared Memory（小但快）→ Register（极快但极小）。
  • 核心优化：Tiling（分块）——让数据在 Shared Memory 中复用，减少 Global Memory 访问。
  • 关键细节：边界检查（三套独立检查）、Corner Turning（解决列主序不合并）、动态 Shared Memory。
  • 回顾问题：
    • Tiling 把算术强度从 0.25 提升到了多少？
    • 为什么加载 M 和 N 的边界检查不能共用？
    • Corner Turning 到底“转”了什么角？

第 6 章：性能优化（如何知道哪里是瓶颈？）

  • 核心逻辑：内存合并（Coalescing）→ 隐藏延迟（Bank/Channel 并行）→ 线程粗化（Thread Coarsening）。
  • 核心工具：Roofline Model（判断 memory-bound 还是 compute-bound）。
  • 核心清单：Table 6.1 的 6 大优化（Occupancy、Coalescing、Divergence、Tiling、Privatization、Coarsening）。
  • 回顾问题：
    • 128B 内存事务和 warp 合并访问是什么关系？
    • 为什么线程粗化最多只能节省 50% 的 global memory 访问？
    • 什么时候不该用 Thread Coarsening？
ML System
#CMU 11868 #LLM System #CUDA #PMPP
PMPP Chapter 06: Performance considerations
https://arcsin2.cloud/posts/2026/09/2846274018/
作者
arcsin2
发布于
2026年9月19日
许可协议
